Descrizione

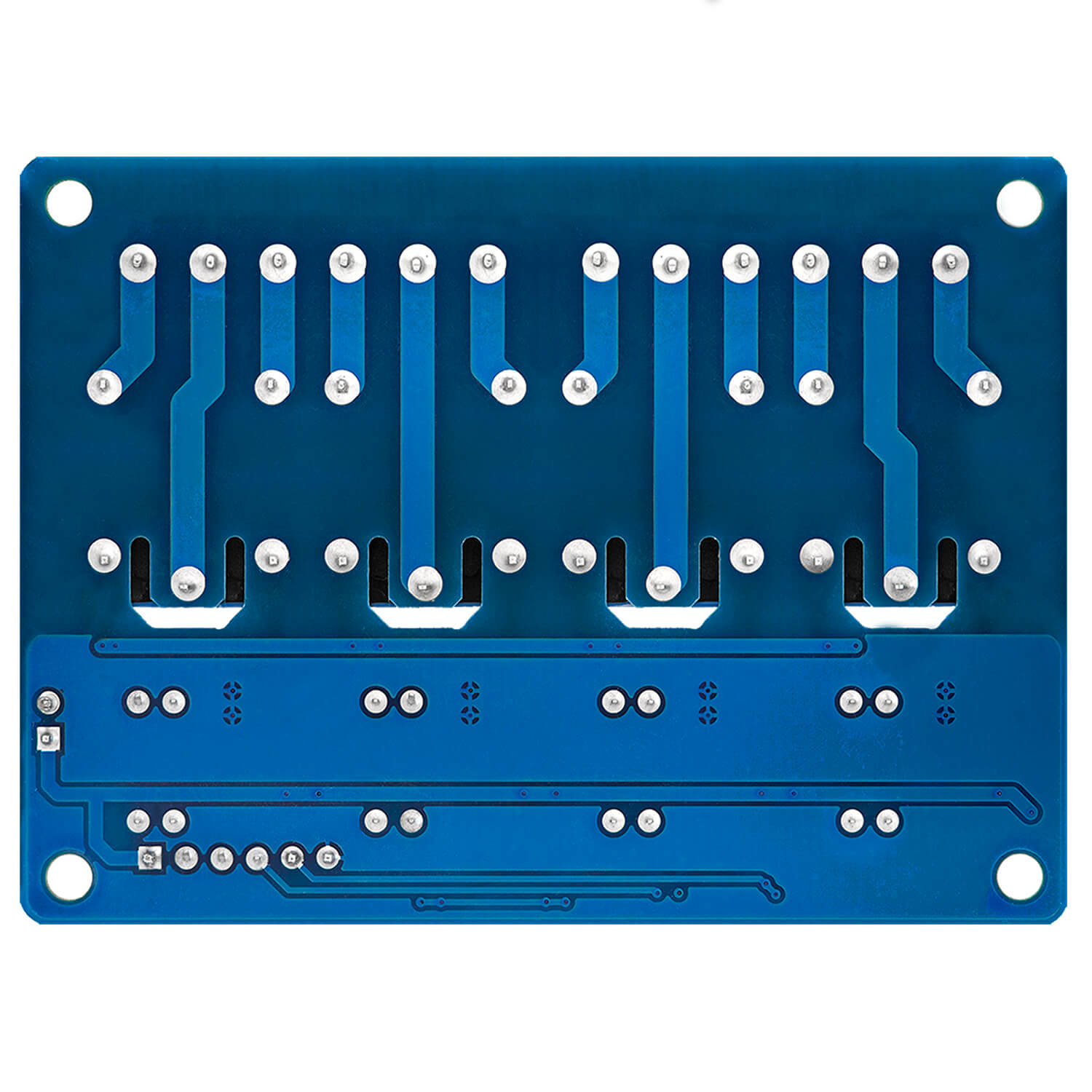

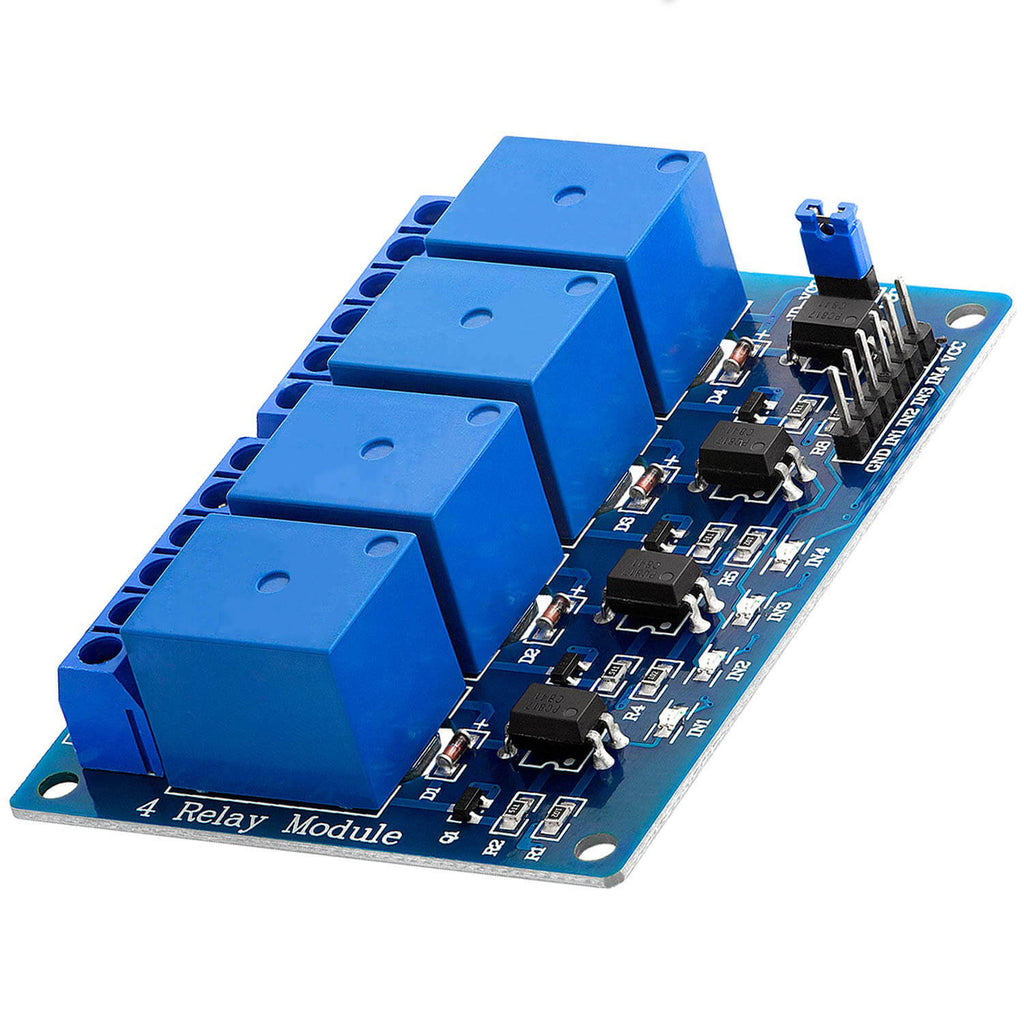

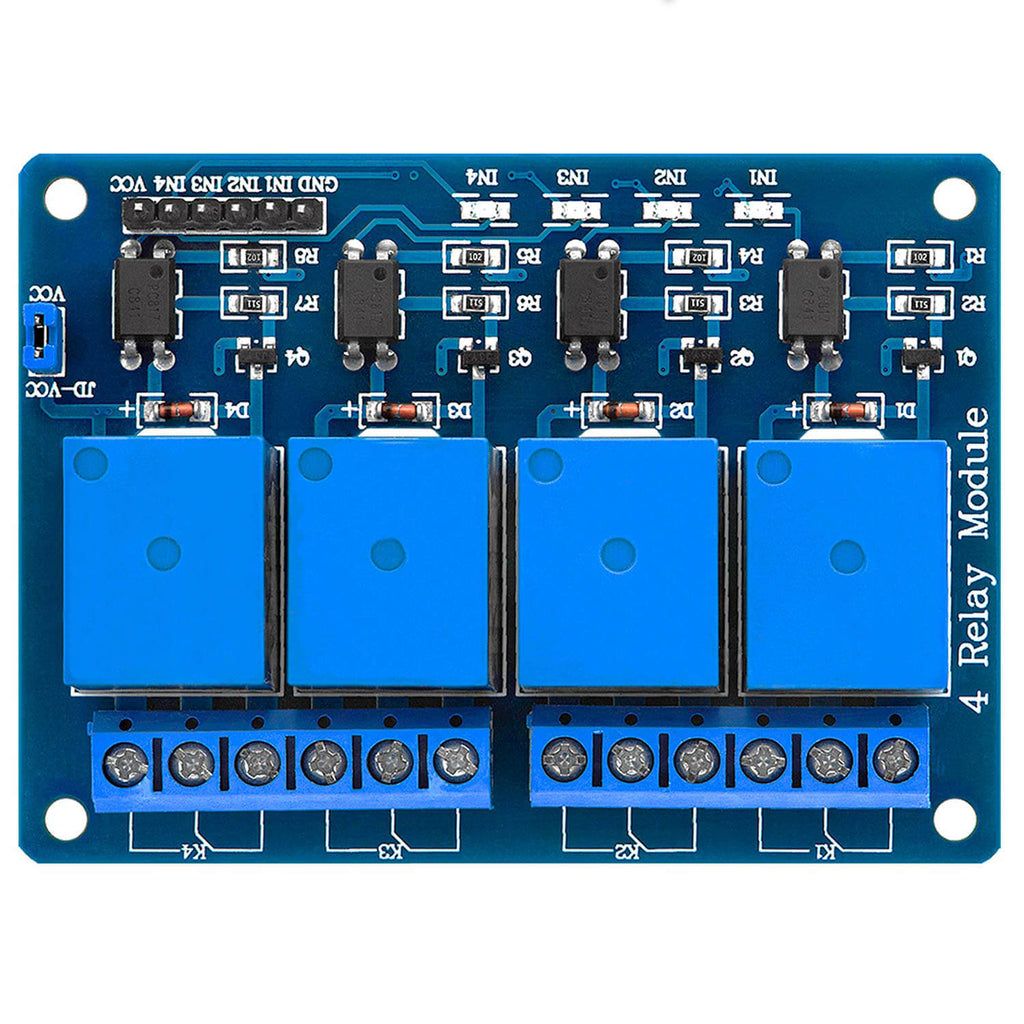

Questo modulo a 4 relè AZ-Delivery è composto da quattro LED, quattro resistori, quattro transistor NPN, quattro diodi e quattro relè in grado di elaborare fino a 5A 50V CA.
I relè sono generosamente dimensionati, ma comunque compatti, per consentire un funzionamento continuo anche in condizioni di esercizio sfavorevoli. Con l'aiuto di un transistor aggiuntivo, il modulo può essere commutato rapidamente e facilmente con vari microcontrollori con poca potenza.
Gli accoppiatori ottici e i diodi proteggono il controller da eventuali danni. La sorgente dell'alimentatore può essere configurata con un jumper sulla scheda.
Caratteristiche speciali
- Grazie ai relè opportunamente dimensionati, il modulo può garantire un funzionamento continuo anche in condizioni di funzionamento sfavorevoli.
- Grazie ai LED di stato, puoi vedere rapidamente quali relè sono stati commutati.
- Ampia gamma di applicazioni: controllo remoto, comunicazione, meccatronica, elettronica di potenza, ecc.
Dati tecnici
Tipo | 4 canali |
Dimensioni | 55 mm x 75 mm [2.2 in x 2.95 in] |
Tipo di contatto | Entrambi: Normalmente Chiuso - NC, Normalmente Aperto - NO |
Massima DC | 5A 30V |
Massima AC | 5A 50V |
Segnale di controllo TTL | 5V DC |
