Hallo Community,

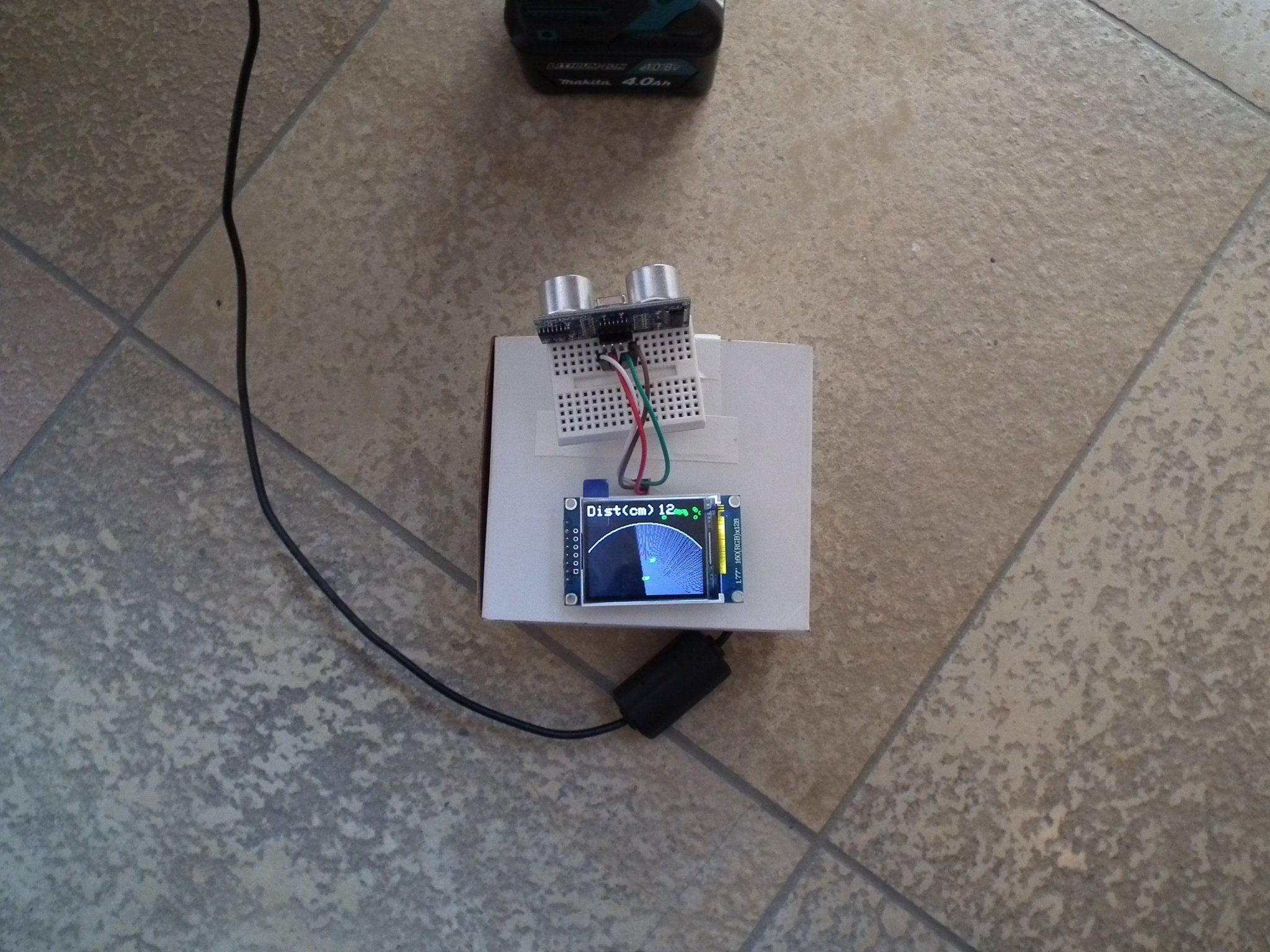

heute möchte ich kurz ein primitives Sonar mit Darstellung auf einem TFT-Display zeigen. Die Umsetzung ist absichtlich einfach gehalten und ohne Winkelkorrektur. Dieses Anwendungsbeispiel soll zeigen wie man in kurzer Zeit ein optisch sehr eindrucksvolles Projekt mit wenig Hardware realisieren kann. In unserem Beispiel "scannt" ein SR04 montiert auf einem SG90 Servo einen Bereich von 180° und wir geben erkannte Hinternisse effektvoll auf unserem 1.77" TFT-Display aus.

Stückliste:

1x Stromversorgung (z.B. MB102 Breadboard Kit)
1x Servo SG90 mit Montageteilen
1x TFT-Display 1.77"
1x HC-SR04
1x Nano V3

Pinbelegung:

Stromversorgung NanoV3 TFT-Display SR04 Servo
+ 5V 5V Pin 2 VCC rot
GND GND Pin 1 GND schwarz
+ 3,3V Pin 8
D2 Trig
D3 Echo
D6 gelb
D8 Pin 5
D9 Pin 6
D10 Pin 7
D11 Pin 4
D13 Pin 3



Sketch:



//Servo
#include <Servo.h>
Servo servo;
//HC-SR04
int interval = 0;
double distance = 0;

//Prepare the TFT
#include <TFT.h>  // Arduino TFT library (standart)
#include <SPI.h>
  // Display Pins am Nano
  #define cs   10
  #define dc   9
  #define rst  8
  // Instanz für TFT
  TFT TFTscreen = TFT(cs, dc, rst);
  // char Array
  char rc_Printout[4];

void setup()
{
  servo.attach(6);  //D6 am Nano
  pinMode( 2, OUTPUT );
  pinMode( 3, INPUT );
  Serial.begin( 9600 );

  TFTscreen.begin();
  TFTscreen.background(0, 0, 0);
}

void loop()
{
 int r_beam = 100; //D6
 TFTscreen.stroke(255, 255, 255);
 TFTscreen.circle(80,128,r_beam+2);
 TFTscreen.setTextSize(2);
 TFTscreen.text("Dist(cm)", 0, 0);

//nach rechts drehen
for (int i=0;i<180;i=i+1){
  servo.write(i);
  measure_dist();
  Serial.print(i);
  Serial.print("\n");
  delay(20);

  int r = distance*2;
  String r_Printout = String(r/2);

  TFTscreen.stroke(0, 0, 0);
  TFTscreen.setTextSize(2);
  TFTscreen.text(rc_Printout, 100, 0);

  r_Printout.toCharArray(rc_Printout, 4);
  TFTscreen.stroke(255, 255, 255);
  TFTscreen.setTextSize(2);
  TFTscreen.text(rc_Printout, 100, 0);

  TFTscreen.stroke(70, 70, 70);
  TFTscreen.line(80,128,80+r_beam*cos((360-i)*3.14/180), 128+r_beam*sin((360-i)*3.14/180));
  TFTscreen.stroke(0, 255, 0);
  TFTscreen.circle(80+r*cos((360-i)*3.14/180), 128+r*sin((360-i)*3.14/180), 2);
  }
    TFTscreen.background(0, 0, 0);

 TFTscreen.stroke(255, 255, 255);
 TFTscreen.circle(80,128,r_beam+2);
 TFTscreen.setTextSize(2);
 TFTscreen.text("Dist(cm)", 0, 0);

//nach links drehen
for (int i=180;i>0;i=i-1){
  servo.write(i);
  measure_dist();
  Serial.print(i);
  Serial.print("\n");
  delay(20);

  int r = distance*2;
  String r_Printout = String(r/2);

  TFTscreen.stroke(0, 0, 0);
  TFTscreen.setTextSize(2);
  TFTscreen.text(rc_Printout, 100, 0);

  r_Printout.toCharArray(rc_Printout, 4);

  TFTscreen.stroke(255, 255, 255);
  TFTscreen.setTextSize(2);
  TFTscreen.text(rc_Printout, 100, 0);

  TFTscreen.stroke(70, 70, 70);
  TFTscreen.line(80,128,80+r_beam*cos((360-i)*3.14/180), 128+r_beam*sin((360-i)*3.14/180));
  TFTscreen.stroke(0, 255, 0);
  TFTscreen.circle(80+r*cos((360-i)*3.14/180), 128+r*sin((360-i)*3.14/180), 2);
  }
    TFTscreen.background(0, 0, 0);
}

void measure_dist()
{
  Serial.read();
  // Trig SR04
  digitalWrite( 2, HIGH );
  delayMicroseconds( 100 );
  digitalWrite( 2, LOW );
  // Echo SR04
  interval = pulseIn( 3, HIGH );
  distance = interval * 0.017; // cm
  Serial.print( interval, DEC );
  Serial.print( "\t" );
  Serial.print( distance, 1 );
  Serial.print( "\n" );
}



DisplaysProjekte für anfängerSensoren

6 comments

Andreas Wolter

Andreas Wolter

@Douglas Debnar:
Can you explain this in more detail? What is the error you are experiencing?

Douglas Debnar

Douglas Debnar

The code that is posted is wrong. The for loops are missing some things. Pleas check k and repost.

Siebo Mörig

Siebo Mörig

Moin.
Super Idee. Würdet Ihr das ganze noch um eine Fritzing Zeichnug erweitern? Auch ein kleines Video währe sehr anschaulich.
Macht weiter so.
Ist der direkte Betrieb des Servos über den Ausgang so sinnvoll? Oder sollte da besser noch ein Treiber zwischengeschaltet werden?

Vielen Dank
Siebo

Hans-Gerd Valks

Hans-Gerd Valks

Wie wäre es mit einer Säge?😜

Markus Neumann

Markus Neumann

Hallo Herr Rode,

unser Mini-Breadboard gibt es unter https://www.az-delivery.de/products/mini-breadboard

Heinrich Rode

Heinrich Rode

Moin,

ich möchte das Sonar gerne nachbauen. Jetzt stellt sich die Frage, wo ich so ein kurzes Breadboard her bekomme.

Gruß Heiner
