Der Plan

Anfang des Jahres habe ich mir einen neuen Gaming PC zusammengebaut. Ich habe mich für ein Gehäuse mit Scheibe entschieden, da intern einige Komponenten eine nette RGB Beleuchtung besitzen. Um das Ganze auch recht hübsch in Szene zu setzen, habe ich noch eine längere RGB Leiste benutzt. Diese konnte ich an mein Mainboard (ASUS ROG H370I Gaming) (an den ARGB Header) anschließen und mit der Aura Sync Software von Asus steuern.

Im Laufe der Zeit kamen weitere Komponenten hinzu und ich habe für die Steuerung der Beleuchtung die iCUE Software von Corsair benutzt. iCUE besitzt ein Plugin, mit dem es die RGB Beleuchtung des Mainboards steuern kann. Die Unterstützung bezieht sich aber nur auf die im Mainboard selbst angebrauchten RGB LEDs. Der externe ARGB Header wird leider nicht unterstützt. Als Lösung für "externe" Komponenten gibt es von Corsair einen eigenen Controller, iCUE Lighting Node Pro, der allerdings mit ca. 50€ zusätzlich zu Buche schlägt. Da muss es doch was günstigeres geben. Und tatsächlich bin ich bei meiner Suche auf das Projekt "Corsair Lighting Protocol" von Legion2 gestoßen. (https://github.com/Legion2/CorsairLightingProtocol).

Das Projekt kann 5 verschiedene Corsair Controller emulieren. Dazu wird ein ATmega 32U4 basierendes Arduino Board benötigt. Also entweder ein Arduino Leonardo oder ein Arduino Pro Micro oder was ähnliches...

Hardware

Hardwareaufbaubeschreibung

Das Projekt benötigt ein Board mit einem ATmega 32U4, weil in dem Projekt eine native USB Anbindung benötigt wird. Üblicherweise werden Arduino Boards, wie ein Board 100% Arduino kompatibel mit Nano V3 oder ein Microkontroller kompatibel mit Arduino Uno R3, mit einem extra Chip versehen, der eine USB/Seriell Konvertierung macht. Entweder werden dort Chips der Firma FTDI verbaut oder man verwendet den CH340. Neuere Microkontrollers kompatibel mit Arduino Uno R3 haben für die Konvertierung einen eigenen ATmega 16U2. Gemeinsam ist, dass der Chip nur eine USB/Seriell Konvertierung vornimmt. Der Bootlaoder der Arduino Microkontrollers verwendet weiterhin ein serielles Protokoll. Die Kontroller von Corsair verwenden aber eine andere USB HID Implementierung. Bei dem Arduino Leonardo Microkontroller Board (ATmega32U4) ist die USB Schnittstelle im Chip integriert und kann daher frei programmiert werden und kann somit die von iCUE unterstützen Controller emulieren. (Es besteht beim Microkontroller kompatibel mit Arduino Uno R3 die Möglichkeit, mit dem Projekt HoodLoader2 ebenfalls die USB Schnittstelle zu modifizieren, aber das würde den Umfang dieses Blogs hier sprengen.)

Es gibt verschiedene ATmega32U4 basierende Boards Hier mal ein Vergleich:

Zunächst der Leonardo. In der üblichen Arduino Baugröße


und 3 verschiedene andere ATmega32U4 Boards. Arduino Micro kompatibles und 2 Arduino Pro Micro kompatible Boards. Achten Sie beim Kauf, dass bereits ein Arduino Bootloader auf dem Board programmiert ist.


Benötigte Hardware

Anzahl Bauteil Notiz
1 Arduino Pro Micro oder anderer Microkontroller kompatibel
mit dem Arduino Leonardo Microkontroller mit einem ATmega 32U4
1 Micro USB Kabel zum Anschluss des Kontrollers an den Computer
1 Gehäuse 3D Druck, Vorlage auf Thingiverse (https://www.thingiverse.com/)
1 RGB Leiste ARGB kompatible RGB Leiste, wie z.B. https://www.amazon.de/gp/product/B07TPSB35N
Kabel, Stecker für den Anschluss der Leiste an den Controller bzw. die Stromversorgung


optional

Anzahl Bauteil Notiz
1 SATA Powerkabel wird benutzt, wenn die angeschlossenen LEDs nicht mehr über USB versorgt werden können.
1 USB Pinheader Buchse (Mainboard) auf Micro USB Dieses Kabel ist ideal, wenn man den Controller in das PC Gehäuse einbauen möchte und das Mainboard noch einen freien USB 2.0 Pinheader-Anschluss hat.
1 Anschlusskabel für die RGB Leiste Natürlich kann man auch die Kabel direkt an die Leiste anlöten. Ein Kabel mit Stecker gibt aber etwas mehr Flexibilität. Leider sind die Stecker nicht genormt.

Plan

Schaltplan:


Der emulierte iCUE Controller hat 2 verschiedene Kanäle. Kanal 1 wird am Pin 2 ausgegeben. Die Daten für Kanal 2 stehen am Pin 3 zur Verfügung.


Bei der Stromversorgung der LEDs muss man etwas rechnen. Der normale USB 2.0 Anschluss kann maximal 0,5A liefern. Beim Starten des Gerätes dürfen jedoch nur 100mA bezogen werden. Unser Controller braucht selber ca. 30mA maximal, damit bleiben beim Start 70mA. Jede LED verbraucht bei voller Ansteuerung (weißes Licht) ca. 65mA. Damit darf beim Starten maximal 1 LED leuchten. Insgesamt dürfen aber nur 7 LEDs direkt am USB Anschluss verwendet werden. Meine RGB Leiste hat 60 LEDs, das macht bei weißem Licht fast 4A. Viel zu viel für einen reinen USB Anschluss. Also muss eine andere Stromversorgung her. Im PC bieten sich die SATA oder Molex Anschlüsse an. Ich habe mich hier für einen SATA Anschluss entschieden.

Eine einfache Variante sind fertig konfektionierte Adapter. Ich verwende hier einen SATA nach Molex Adapter und trenne die Molex Anschlüsse einfach ab. Bei meiner RGB Leiste war bereits ein Stecker mit Lötanschlüssen dabei. Deswegen konnte ich diesen hier verwenden. Weiterhin habe ich nur Kanal 1 bestückt. Kanal 2 ist noch leer, kann aber jederzeit verwendet werden.

Das Gehäuse habe ich mir selber gedruckt. Die Druckdaten sind unter diesem Link zu finden: Arduino Pro Micro Case and Lid. Nur für die Kabeldurchführung musste ein bisschen nachgearbeitet werden. Da das Gehäuse im PC versteckt eingebaut wird, muss das Gehäuse natürlich nicht besonders hübsch aussehen.

Hier mal der fertige Aufbau.


Das Board selber wird ganz normal über den Micro USB Anschluss mit dem PC verbunden. Dafür habe ich das Mainboard-Micro-USB Kabel verwendet.

Die Software

Installation Arduino Boardverwalter

Zunächst müssen Sie die CLP Boards in den Boardmanager der Arduino IDE aufnehmen. Das machen Sie einfach, indem Sie in den Voreinstellungen folgende URL in die Liste "zusätzliche Boradverwalter URLs" aufnehmen.

https://raw.githubusercontent.com/Legion2/CorsairLightingProtocolBoards/master/package_Legion2_CorsairLightingProtocolBoards_index.json


Jetzt kann man unter Werkzeuge/Board/Boardverwalter den CLP Boards Eintrag suchen. Dieser enthält die benötigten Boards. Diesen installieren Sie dann.


Als nächsten Schritt der Hardwareeinrichtung muss nun noch der "CLP Arduino Leonardo" als aktives Board ausgewählt werden, da hier ein Arduino pro micro kompatibles Board verwendet wird.


Bei Device wählen Sie bitte den Lighting Node Pro aus, da das Beispielprogramm genau diesen Controller emulieren soll, und wählen den Com Port entsprechend.


Das Programm

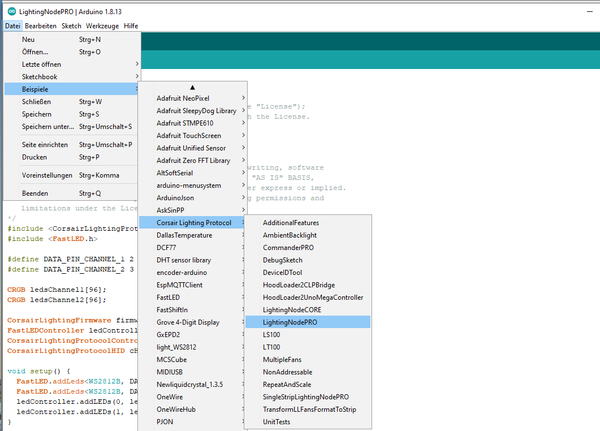

Auf der Programmseite ist diesmal nicht viel zu tun. Der Autor (die Autoren) der Bibliothek haben ein funktionsfähiges Beispiel für einen gängigen "Ligthing Node Pro" hinzugefügt. Das einzige, was Ihnen zu tun bleibt, ist das Beispiel "Lighting Node PRO" in die Arduino IDE zu laden, dann zu kompilieren und in den Controller zu laden.


Nach dem Hochladen des Sketches sollte nun in der iCUE Software der neue "Ligthing Node Pro" auftauchen.

iCUE Bedienung Grundlagen

Da nicht alle iCUE (Corsair) kennen, hier mal ein kleiner Schnelldurchgang, wie man den hier erstellten Controller benutzen kann. Zunächst kann hier Corsair iCUE herunter geladen werden. iCUE Download

Nach der Installation starten Sie bitte die Oberfläche.


Oben rechts in dem Feld sollte nun unser neuer Controller als "Lighting Node Pro" angezeigt werden. Zunächst müssen Sie dem System sagen, welche Geräte an welchem Port angeschlossen sind. Dazu gehen Sie auf den "Lighting Node Pro" und dann auf Beleuchtungssetup.


Hier können Sie einstellen, welchen Gerätetyp Sie an welchen Anschluss angeschlossen haben. In diesem Beispiel habe ich eine normale RGB Leiste mit 24 LEDs angeschlossen. Da ein RGB-Lichtstreifen in iCUE 10 LEDs enthält, muss ich also 3 Streifen einstellen.

Neben dem RGB-Lichtstreifen gibt es auch noch die externen RGB-Lichtstreifen. Dort kann man zwischen 250mm (16 LEDs), 350mm (21 LEDs), 450mm (27 LEDs) und 1,4m (83 LEDs) Leisten wählen. Nun gehen Sie bitte auf Beleuchtungskanal 1. Hier ist nun automatisch die Regenbogenwelle für die gesamte Leiste angewählt. Und die LEDs sollten nun auch direkt dem angezeigten Effekt folgen.


Wie schon erwähnt verwende ich in diesem Beispiel eine LED Kette mit 24 LEDs. Als Beleuchtungsszene wollte ich gerne zunächst die ersten 8 LEDs mit blau faden, dann sollen die nächsten 4 LEDs dauerhaft grün leuchten. Dann folgen 4 weitere LEDs mit rotem Dauerlicht und die restlichen 8 LEDs sollen eine Regenbogenwelle anzeigen. Die letzten 6 LEDs, die bis zur 30 fehlen, sollen schwarz bleiben. (Das dient der Übersichtlichkeit im Programm und hat keine technischen Auswirkungen.)

Zunächst beschränke ich die Regenbogenwelle auf die 8 LEDs nach LED 16. Dazu selektiere ich einfach die entsprechenden LEDs in der Anzeige. Das geht, indem man mit der Maus die erste LED anklickt. Selektierte LEDs haben einen kleinen gelben Ring. Die weiteren 7 LEDs klicke ich mit gedrückter STRG Taste an. Ich kann auch mit der Maus komplette Bereiche markieren.


Der nächste Schritt wäre die Farbe schwarz für die letzten 6 LEDs. Zunächst erzeuge ich einen neuen Effekt im Beleuchtungskanal 1, indem ich auf das + Zeichen neben dem Text "Beleuchtungskanal 1" klicke.

Es wird jetzt wieder automatisch eine Regenbogenwelle (Regenbogenwelle 2) erzeugt, die die gesamte Leiste einnimmt. Zunächst ändere ich den Typ auf "statische Farbe", wähle die Farbe schwarz und selektiere die letzten 6 LEDs.



Das gleiche mache ich nun für die 4 roten und grünen LEDs.


Für den Fading Effekt der 8 LEDs lege ich einen Bereich mit Gradient in Blau an. Also neuen Effekt erzeugen, die ersten 8 LEDs auswählen und Gradient wählen.


Dann einmal auf das Plus unter dem Diagramm klicken. Jetzt erscheinen 2 Punkte im Diagramm und das ganze Diagramm ist weiß. Der erste Punkt definiert den Startwert, der 2. Punkt den Endwert. Unter dem Diagramm sieht man noch die Zeit, wie lange dieser Effekt dauern soll. Man selektiert einen Punkt und wählt dessen Farbe. Dann ebenso den 2. Punkt. iCue wird nun automatisch die Farbe vom Startpunkt zum Endpunkt durchgehen. Für einen Fading Effekt benötigen Sie allerdings 3 Punkte, denn Sie müssen einmal die Helligkeit erhöhen und dann wieder absenken.


Für den 3. Punkt klicken Sie bitte nochmal auf das Plus. Das erzeugt einen weiteren Punkt. Dann ziehen Sie die beiden äußeren Punkte nach unten auf 20%. (0% sieht nicht gut aus). Den mittleren Punkt lassen Sie auf 100%. Zuletzt wählen Sie unten rechts am Diagramm noch als Wiederholzeit 2 sec. Und schon ist die gewünschte Beleuchtungsszene fertig.


Epilog

Mithilfe dieses Controllers können Sie nun fast beliebig viele ARGB kompatible Leisten und Beleuchtungen verwenden. Auch andere Formen sind möglich. Und natürlich kann man auch mehrere Kontroller an einen PC anschließen. Auf der anderen Seite können Sie natürlich das Programm entsprechend ihren Bedürfnissen anpassen. Z.B. durch Verwendung anderer RGB Komponenten, die eine andere Ansteuerung benötigen.

Die Bibliothek bietet da sehr viele Möglichkeiten. Neben dem hier vorgestellten Lightning Node Pro kann die Software auch einen Commander Pro emulieren, mit der Möglichkeit 4 Lüfter, 2 ARGB Kanäle, und 2 Temperatursensoren zu verwenden. Einzig der auch im Commander Pro eingebaute USB Hub steht hier natürlich nicht zur Verfügung. Aber das wird evtl. ein neuer Blog.


Viel Spaß beim Nachbau.

Ich hoffe, Ihnen hat dieser kleine Blog gefallen! Bis zum nächsten Mal.

Wilfried Klaas
