One mood lantern with WS2812b RGB LED ring

When I cleaned up at the store the other day, I found a decorative lantern as a wooden with small glass windows in which a small candle can be placed. Since real candles are known to pose a not small fire risk, and I also wanted to control my lantern comfortably, I really replace the flickering candlelight with a WS2812 ring and simulate the candlelight and the typical candle flicker. So we install an artificial "candle" in our lantern in our blog today. This gives the lantern a realistic "flame flicker" without the risk of fire due to open fire.

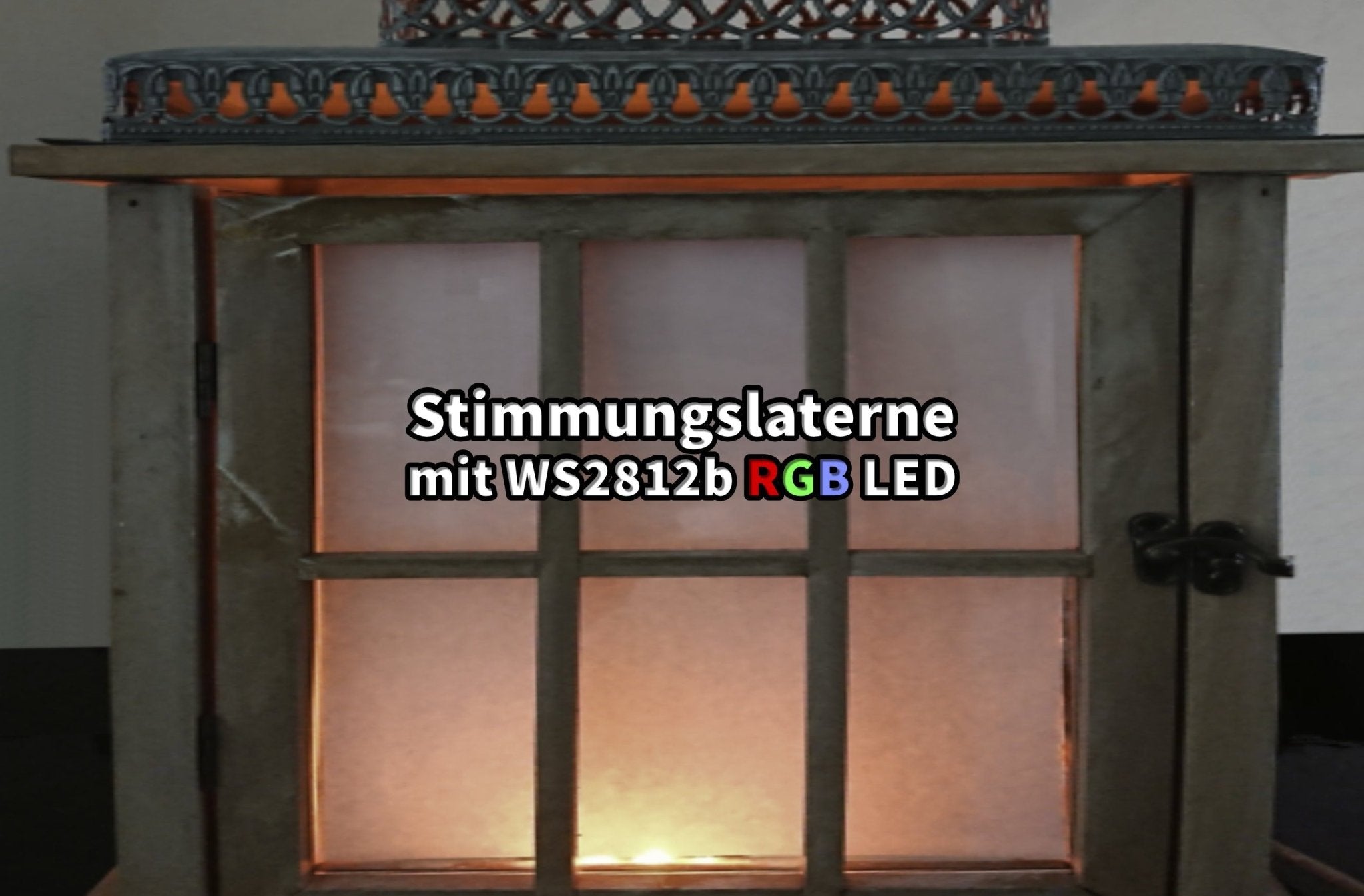

Finished lantern

We need the following hardware for our project and for this part 1 of the series:
1 x AZ-Delivery Nano V 3
1 x RGB LED Ring WS2812b with 12 RGB LEDs 5V for Arduino 50 mm outer diameter
1 x 5 Volt / 1 Ampere Power Supply

The power supply of our circuit should be generously dimensioned with 1 ampere, since the RGB ring has a maximum current consumption at full control of 12 * 60mA = 720 mA Has.


We assemble the electronic part of the lantern as shown in the following circuit diagram and wire accordingly:

Schematic Mood Lantern

Basically, instead of the AZ-Delivery Nano V3, a normal microcontroller, compatible with Uno R3, can also be used, but the nano offers space advantages when installed in a lantern.

When we have finished the circuit, we now have to include the Adafruit Neopixel library so that we can easily control the LED's of the ring.

The required library can be added to our IDE in 2 ways:
1.) The library on the URL https://github.com/adafruit/Adafruit_NeoPixel Download.
Then in the IDE in the menu item Sketch -> Include Library ->Add Zip Library manually.


2.) Enter "Adafruit Neopixel" in the library manager as a search term, click on the library and then select "Install". Please select at least version 1.2.4.

Selection of the Neopixel installation in the Arduino IDE



If everything worked out up to this point, the following code will be uploaded to the nano:



#include <Adafruit_NeoPixel.H>

#define Pin        6  Which pin on the Arduino is connected to the NeoPixels?
#define NUMPIXELS 12 How many NeoPixels are attached to the Arduino? Popular NeoPixel ring size

Adafruit_NeoPixel pixels(NUMPIXELS, Pin, NEO_GRB + NEO_KHZ800);

#define DELAYVAL 500 Time (in milliseconds) to pause between pixels

Long lastTime;
Int interval;

Void Setup()
{   pixels.Begin(); INITIALIZE NeoPixels   interval = 150;   randomSeed(analogRead(0));
}

Void SimulateFire (Bool On, Int FireSquence)
{   If (On)   {     Long nowmilli = millis();     If (nowmilli - lastTime >= interval)     {       Byte LightValue[NUMPIXELS * 3];       Byte FireColor = 60;       interval = Random(150, 200);       lastTime = nowmilli;       FireColor = 60; random (0.50);       for (Int  = 0;  < NUMPIXELS; ++)       { For each pixel...         LightValue[ * 3] = Random(240, 255); // 250         LightValue[ * 3 + 1] = Random(30, 60); // 50         LightValue[ * 3 + 2] = 0;       }       Switch some lights darker       Byte LightsOff  = Random(0, 4);       for (Int  = 0;  < LightsOff; ++)       {         Byte Selected = Random(NUMPIXELS);         LightValue[Selected * 3] = Random(50, 60);         LightValue[Selected * 3 + 1] = Random(5, 10);         LightValue[Selected * 3 + 2] = 0;       }       for (Int  = 0;  < NUMPIXELS; ++)       { For each pixel...         pixels.setPixelColor(, pixels.Color(LightValue[ * 3], LightValue[ * 3 + 1], LightValue[ * 3 + 2]));         pixels.Show();   Send the updated pixel colors to the hardware.       }     }   }   else   {     for (Int  = 0;  < NUMPIXELS; ++)     { For each pixel...       pixels.setPixelColor(, pixels.Color(0, 0, 0));       pixels.Show();   // Send the updated pixel colors to the hardware.     }   }
}

void loop()
{   SimulateFire(true, 0);
}



A look inside the lantern:

Lanterne construction inside

And this is how the lantern looked without electronics and diffusers:

Empty shell



I hope you enjoy rebuilding and as always see you next time.
